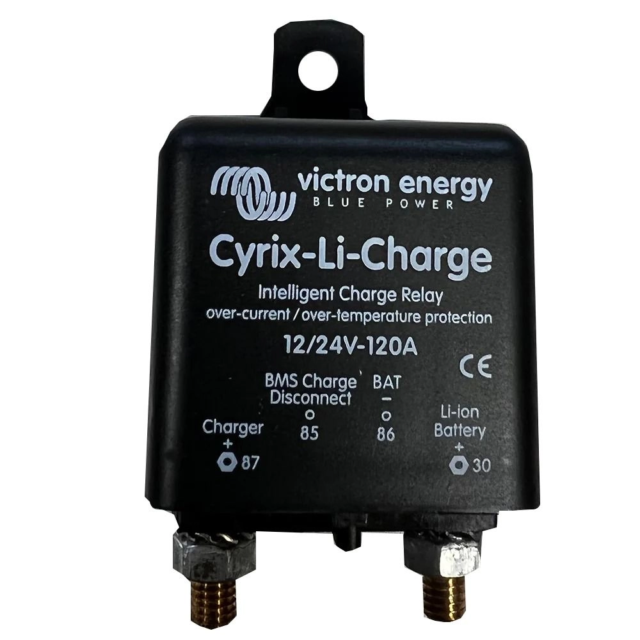

Relés de proteção para baterias de lítio Cyrix-Li-charge 12/24V 120A

Descrição

O Cyrix-Li-Charge conecta um carregador de bateria com um atraso de 3 segundos:

• Se a saída Charge Disconnect do VE.Bus BMS estiver alta;
• Se detectar 13,7 V (resp. 27,4 V ou 54,8 V) ou mais em seu terminal de conexão do carregador de bateria;
• Se detectar 2 V ou mais em seu terminal de bateria (o Cyrix permanecerá aberto, se não estiver conectado à bateria).

O Cyrix-Li-Charge será desativado imediatamente sempre que sua entrada de controle ficar flutuante, sinalizando sobretensão ou sobretemperatura da célula.

Em geral, um alarme de sobretensão de célula será reiniciado logo após o carregamento ter sido interrompido. O Cyrix reconecta o carregador após um atraso de 3 segundos. Após duas tentativas de reativação com atraso de 3 segundos, o atraso aumenta para 10 minutos.

Sempre que a voltagem da bateria for menor que 13,5 V (resp. 27 V ou 54 V), o Cyrix será desengatado com um atraso de 1 hora.

Nota 1: Em caso de corrente de descarga zero, ou uma pequena corrente de descarga, o Cyrix não será desengatado logo após o carregador ter sido desligado e/ou desconectado, porque a voltagem da bateria permanecerá maior que 13,5 V.

Nota 2: Se, após o Cyrix ter sido desengatado, a saída do carregador de bateria aumentar imediatamente para 13,7 V ou mais, o Cyrix será reengatado, com um atraso de 3 segundos.
